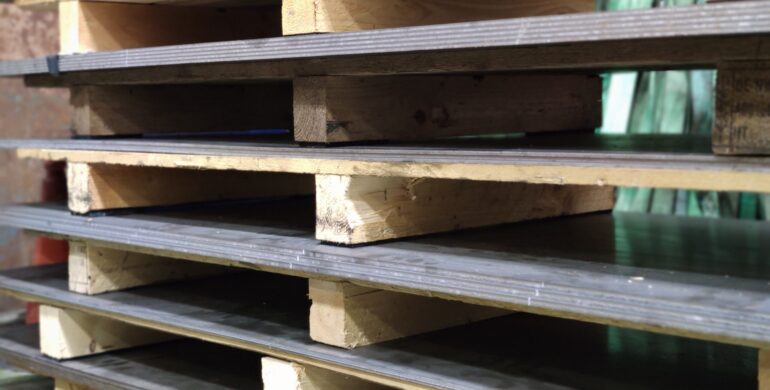

Disponemos de nuevos grados de acero para la fabricación de cuchillos y navajas, chapas producidas en Alemania, laminadas en cruz, recocidas, descascarilladas y aplanadas.
Aceros pulvimetalúrgicos (PM) de alta aleación creados para los fabricantes, artesanos y usuarios más exigentes.
LOMAX PM ®
Espesores disponibles: 2,5 – 3,3 y 4,2 mm.
Acero inoxidable martensítico fabricado mediante pulvimetalurgia. Debida a su alta aleación presenta una elevada resistencia al desgaste y una buena resistencia a la corrosión. El templado y revenido de este material produce modificaciones dimensionales mínimas, es apto para conseguir una acabado pulido espejo y es especialmente resistente a las vibraciones y a los golpes.
Sus principales elementos de aleación son el Carbono (C%), el Cromo (Cr%), el Molibdeno (Mo%), el Vanadio (V%) y el Tungsteno (W%). El contenido en Carbono se aproxima al 1,9%, el Cromo al 20% y el Vanadio al 4%, lo que le confiere sus principales características.
Este acero se ha utilizado históricamente en las exigentes aplicaciones de la industria de fabricación de plásticos de alta calidad mejorando notablemente los resultados obtenidos con el acero 1.2379 ( D2 ).
La dureza de temple de este material puede alcanzar los 62 HRC, 64 HRC con tratamiento sub-zero.
El punto óptimo de resistencia a la corrosión y resistencia al desgaste se obtiene con un templado y revenido a 58 HRC aproximadamente, 61 HRC con el tratamiento sub-zero.
La dureza de suministro suele ser cercana a los 280 HB.
CROMAX PM ®
Espesores disponibles: 2,5 – 3,5 y 4,0 mm.
Acero inoxidable martensítico fabricado mediante pulvimetalurgia. Debida a su alta aleación presenta una elevada resistencia al desgaste y una buena resistencia a la corrosión.
Sus principales elementos de aleación son el Carbono (C%), el Cromo (Cr%), el Molibdeno (Mo%), el Vanadio (V%) y el Nitrógeno (N%). El contenido en Carbono se aproxima al 1,2%, el Cromo al 19%, el Molibdeno al 2,1%, el Vanadio al 0,8% y el Nitrógeno al 0,1% lo que le confiere sus principales características.
La dureza de temple de este material puede alcanzar los 58 HRC – 64 HRC con tratamiento criogénico (-80ºC), dependiendo si se busca la máxima resistencia a la corrosión o la máxima resistencia al desgaste.
La dureza de suministro suele ser cercana a los 280 HB.
¿ Que son los aceros pulvimetalúrgicos ( PM ) ? https://www.acerosllobregat.com/aceros-rapidos-pulvimetalurgicos-hss-pm-pulvimetalurgia/
Otras calidades / grados disponibles, siempre de fabricación alemana: 1.4125 ( AISI440C ), 1.4034 ( AISI420C ), 1.4112 ( AISI440B ), 1.4528 ( AISI440B+Co), 1.2379 ( D2 ), 1.2436 ( D6 ), 1.2842 (O2) y 1.2510 (O1).
Atentamente, Aceros Llobregat S.A.
Texto: Ricard Vidal Ventós. Resumen de las fichas de producto.
